在流速過低的流量測量中電磁流量計如何變徑？

在供水行業的流量計有很多種，電磁流量計基于其*的測量表現，在供水行業的應用特別廣泛，目前城市供水和污水處理的大口徑占有率*高的流量計類型。

流速過低時對電磁流量計如何變徑的處理方法：
大家都知道電磁流量計測量原理基于是法拉第電磁感應定律，電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。對于介電常數符合測量要求的導電液體測量效果很好，潤中儀表在供水行業的流量計使用中有豐富的經驗，我們經過多年累積的數據，結合實際運行和觀察對比分析，認為在供水計量領域，電磁流量計優于其他計量儀表。不過有一個比較令人頭疼的問題，就是在實際應用中，常常會出現因用戶用水性質造成管內水流速度較低，進而不能滿足電磁流量計對流速范圍的要求，所以這時候就需要對管道進行變徑處理。

具體做法是這樣的：首先將管材、管件及閥門等直徑按系統合用后的參數選定，選擇傳感器直徑比測量管徑尺寸小的電磁流量計，也就是說被測管道的管徑與電磁流量計的表徑是不一致的，管徑大、表徑小，安裝連接時傳感器前后加接異徑管。這樣做的結果是在安裝電磁流量計的局部管道提高了流速，滿足了流量計對流速范圍的要求。

在進行變徑處理工作時，必須注意異徑管需滿足錐度要求。電磁流量計的入口與出口的直線管段有長度要求，傳感器前后加接的異徑管，若要視為直管段的一部分，應符合產品關于傳感器前后管段漸擴或漸縮的圓錐角小于15°的要求。當異徑管無法滿足錐度的要求時，必須訂制加長的漸擴或漸縮管。

當異徑管無法滿足錐度的要求時，必須訂制加長的漸擴或漸縮管。如山東某大型化工廠依據其用水量原設計選擇DN300電磁流量計水表組，因電磁流量計直管段的要求及該單位水表房過于狹長的緣故，我們考慮采用選擇小一級甚至二級管徑尺寸的電磁流量計，變徑之后的水流速度均在其允許范圍內。依據標準圖集異徑管尺寸計算，DN300x200 異徑管中心圓錐角為19.85°，DN300x100異徑管中心圓錐角為17.25°，均大于15°，不符合產品設計要求。因此特別訂制了非標的漸擴和漸縮管，加長異徑部分的長度，使中心圓錐角減少到錐度要求15°以內。

電磁流量計用于供水計量時，由于其傳感器有流速要求，但流速范圍又較寬的特點，設計人員便可以依據用戶用水量和現場的實際情況，作出一些靈活的變化，這樣既節省了水表組的投資，又使流量計能夠運行在較好的工作狀態。順便提一下，電磁流量計上游側應有不少于5D倍管道直徑的直管段，下游側應有不少于3倍管道內徑的直管段。如果上游有非全開的閘閥或調節閥，則流量計上游直管段的長度應增加到10倍管道內徑的距離。

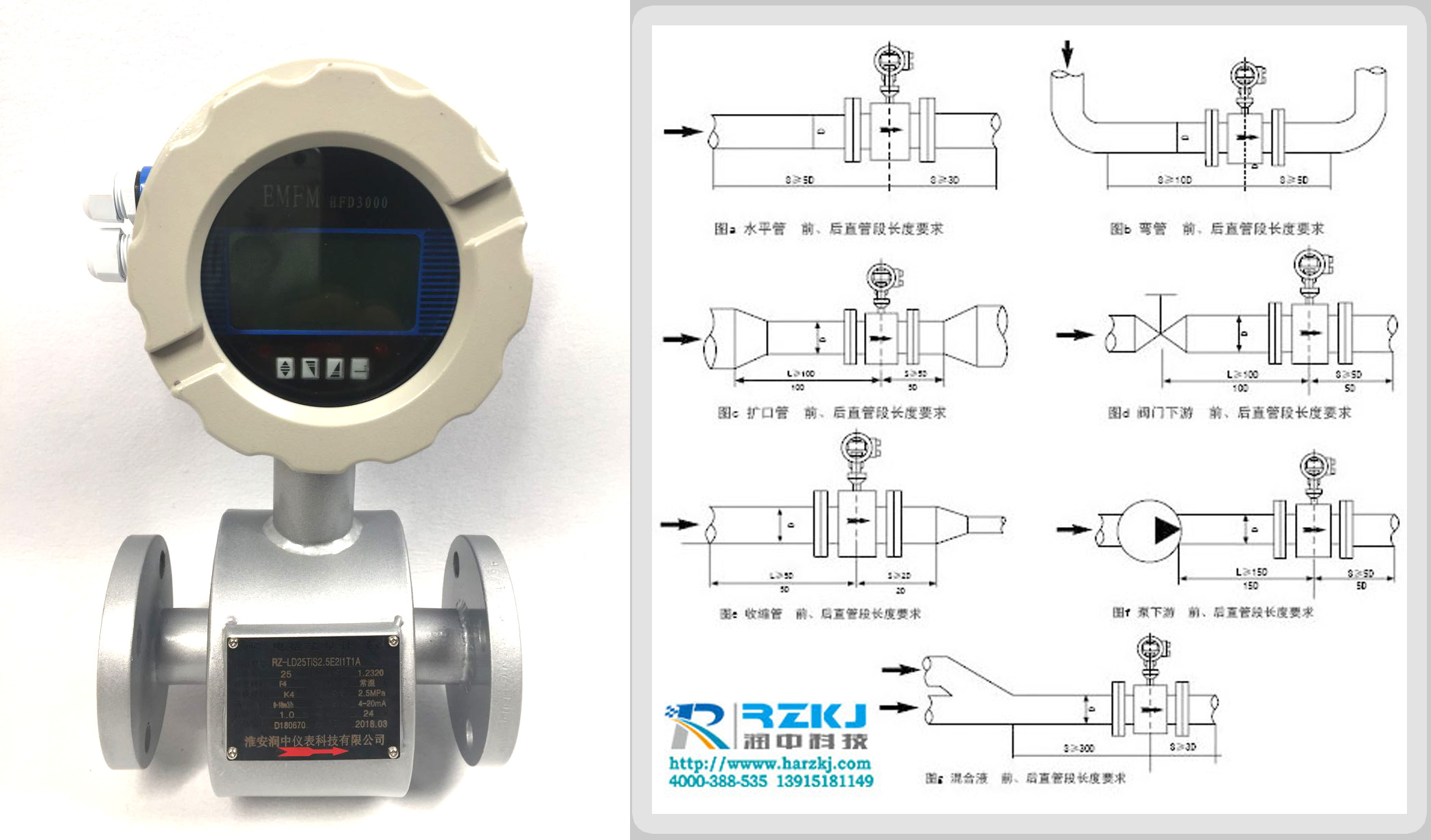

電磁流量計安裝時對于直管段的要求：
電磁流量計用于供水計量時，由于其傳感器有流速要求，但流速范圍又較寬的特點，設計人員便可以依據用戶用水量和現場的實際情況，作出一些靈活的變化，這樣既節省了水表組的投入，又使流量計能夠運行在較好的工作狀態。順便提一下，電磁流量計上游側應有不少于5D倍管道直徑的直管段，下游側應有不少于3倍管道內徑的直管段。如果上游有非全開的閘閥或調節閥，則流量計上游直管段的長度應增加到10倍管道內徑的距離。
