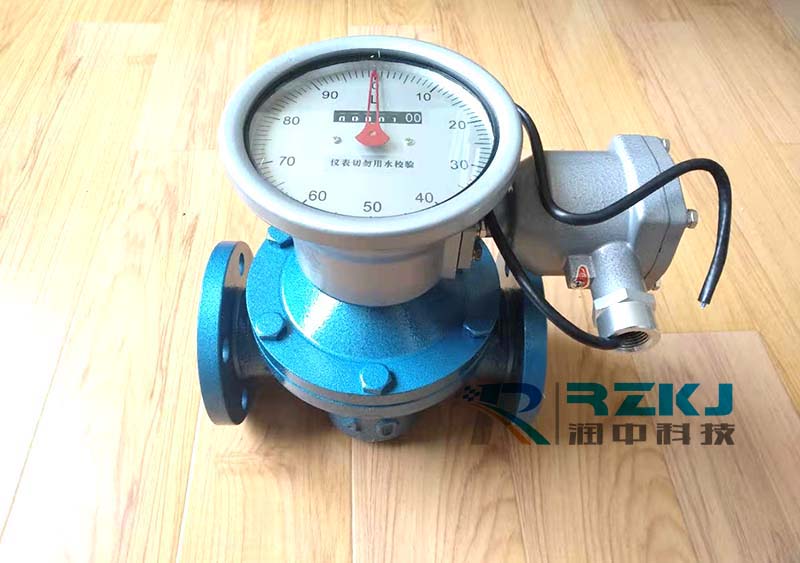

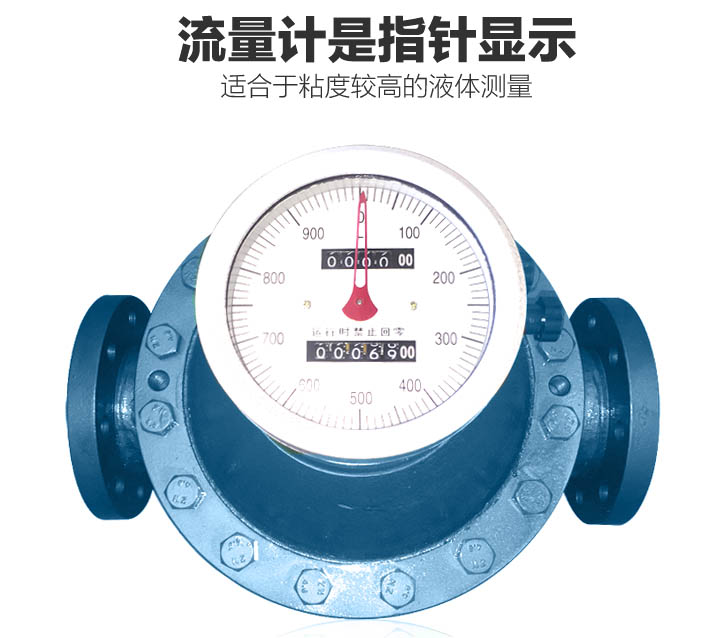

柴油流量計詳細介紹
一、概述
RZ-LC系列橢圓齒輪柴油流量計是計量流經管道內液體流量總和的容積式流量計,該儀表具有測量精度高,受液體粘度影響小,表前不需要安裝直管段, 廣泛用于石油、化工、醫藥衛生等油類及高粘度介質的累積流量測量。
二、測量原理及參數
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
精度等級: 普通型0.5級，高精度0.2級
耐壓: 普通型1.6MPa,高壓型3.2MPa
耐溫度: 普通型＜120℃，高壓型＜200℃
制作材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝油品過濾器
流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。柴油流量計是計量流經管道內液體流量總和的容積式流量計,該流量計具有測量精度高,受液體粘度影響小,表前不需要安裝直管段
|
表頭顯示： |
指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出 |
|
儀表型號： |
LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示 |
|
測量介質： |
液體、各種油品 |
|
口徑規格： |
10---200 |
|
流量測量范圍： |
0.04-340 m3/h |
|
測量精度： |
0.5級 0.2級 |
|
被測介質溫度： |
-20℃-100℃ ，zui高 200℃ |
|
工作壓力： |
1.6MPa 2.5MPa 6.4MPa |
|
輸出信號： |
脈沖、4--20mA、RS485 |
|
通訊類型： |
RS485 |
|
電源： |
DC12V ---DC24V |
|
安裝方式： |
法蘭連接、螺紋連接 |
|
防爆等級： |
ExiaIIBT4 |
|
防護等級： |
IP65 |
按照要求正確安裝后的柴油流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過。
小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的流量計對zui小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用機油流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，流量計在儀表所規定的使用溫度范圍內使用。
三、主要技術參數
★本安防爆: ExiaⅡCTSdⅡBT4
★連接方式: 法蘭連接:DN10～DN200
★安裝方式: 水平、垂直
★口徑系列: DN10，15，20，25，40，50，80，100
★壓力損失: ≤0.1MPa
★精度等級: 普通型0.5級，高精度0.2級
★介質壓力: 普通型1.6MPa,高壓型3.2MPa
★粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
★介質溫度: 普通型＜120℃，高壓型＜200℃
★表體材質: 鑄鐵、鑄鋼、不銹鋼等
★轉動部件: 鋁合金、不銹鋼等
四、產品特點
◆ CM-LC-A型 鑄鐵橢圓齒輪柴油流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
◆ CM-LC-E型 鑄鋼橢圓齒輪柴油流量計，用于高壓、低腐蝕性介質的計量
◆ CM-LC-B型 不銹鋼橢圓齒輪柴油流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量
五、測量范圍及工作壓力
|
型號 |
RZ-LC-A鑄鐵 |
RZ-LC-E鑄鋼 |
RZ-LC-B不銹鋼 |
||||
|
公稱壓力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被測液體粘度 |
2 — 200 mPa.s |
||||||
|
被測液體溫度 |
-20℃～ 100℃ |
||||||
|
流 量 范 圍 m3h |
|||||||
|
型號 精度等級 |
CH-LC-A鑄鐵 |
CH-LC-E鑄鋼 |
CH-LC-B不銹鋼 |
||||
|
公稱口徑（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
六、選型編碼
|
RZ |
潤中公司經營標識 |
||||||||
|
基本型號 |
LC |
橢圓齒輪柴油流量計基本型號 |
|||||||
|
口徑選擇 |
-□□ |
通徑大小 |
|||||||
|
材料選擇 |
-A |
鑄鐵 |
|||||||
|
-E |
鑄鋼 |
||||||||
|
-B |
不銹鋼 |
||||||||
|
輸出信號 |
-2 |
無信號輸出 |
|||||||
|
-3 |
脈沖 DV24V供電 |
||||||||
|
-4 |
4～20mA DV24V供電 |
||||||||
|
復零功能 |
-N |
無復零功能 |
|||||||
|
-F |
復零功能 |
||||||||
|
過濾器 |
-N |
無過濾器 |
|||||||
|
-G |
含過濾器 |
||||||||
|
流量選擇 |
（□～□） |
流量范圍 |
|||||||
